Nelicencirana dual-contact vpenjala lahko povzročijo vibracije, slabšo natančnost in celo poškodbe vretena. Pri sistemu BIG-PLUS se investicija povrne z večjo zanesljivostjo, daljšo življenjsko dobo orodja in stabilnejšo obdelavo.
Na prvi pogled morda, v praksi pa razlike odločajo o togosti, natančnosti in življenjski dobi orodja. Originalni sistem BIG-PLUS zagotavlja pravi dvojni stik, ne le njegovega posnetka.
Številni proizvajalci orodij oglašujejo vpenjalne sisteme z dvojnim stikom (dual-contact), vendar vsak sistem ne zagotavlja enake ravni zmogljivosti.
Razumevanje razlik lahko pomaga izboljšati togost vretena, natančnost obdelave in življenjsko dobo orodja. Spodaj pojasnujemo največje zmote o vpenjalih z dvojnim stikom in kako se sistem BIG-PLUS razlikuje od drugih.
Vpenjala z dvojnim stikom niso nič novega. Samo vpenjala BIG-PLUS z dvojnim stikom je v zadnjih 20 letih sprejelo več kot 150 proizvajalcev obdelovalnih strojev, danes pa je po svetu v uporabi več deset tisoč teh vpenjal.

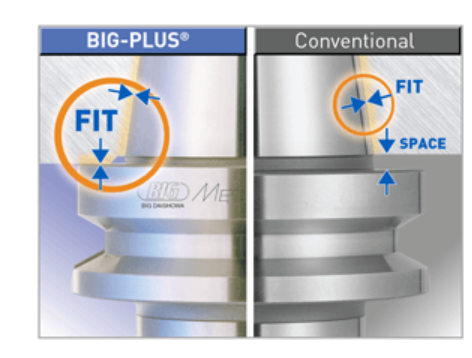

Načelo vpenjal z dvojnim stikom (dual-contact) temelji na hkratnem stiku stožca vpenjala in njegove prirobnice z vretenom stroja. Če jih primerjate drug ob drugem, boste opazili, da ima vpenjalo z dvojnim stikom manjšo razdaljo med stožcem in prirobnico, kar omogoča natančno in čisto naleganje. To bistveno poveča togost sistema in prinaša številne prednosti:
Kljub temu pa niso vsa vpenjala z dvojnim stikom enaka in o njih še vedno kroži veliko napačnih predstav. Zaradi priljubljenosti sistema BIG-PLUS številni proizvajalci orodij brez ustrezne licence ponujajo izdelke, ki jih označujejo kot vpenjala z dvojnim stikom (dual-contact). Takšne kopije lahko povzročijo zmedo in otežijo razlikovanje med pravimi in neustreznimi sistemi. Oglejmo si nekaj najpogostejših zmot.

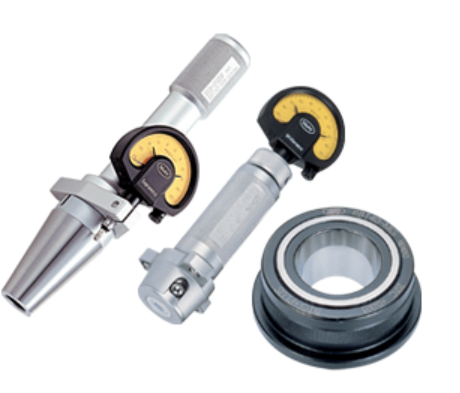

Proizvajalci brez licence, ki trdijo, da ponujajo dvojni stik (dual-contact), teh meritev, toleranc ali merilnih etalonov ne poznajo in do njih nimajo dostopa.
Ne obstaja noben industrijski standard, kot so ISO, JIS ali ASME, ki bi določal proizvodne podatke in tolerance sistema BIG-PLUS oziroma sistemov z dvojnim stikom nasploh.
To pomeni, da so nelicencirani sistemi z dvojnim stikom zgolj kopije oziroma rezultat povratnega inženiringa in ugibanja.
Obstaja dober razlog, zakaj so nekatera vpenjala z dvojnim stikom cenejša – ker niso enaka licenciranim izdelkom.
Če nelicencirano vpenjalo vzpostavi stik na prirobnici, skoraj vedno ostane reža med stožcem orodja in vretenom. Posledica so slabša natančnost izteka (runout), močno tresenje (chatter) in vibracije.
Po drugi strani pa, če je stik dober na stožcu, pogosto ostane reža na prirobnici. S tem se praktično izničijo vse prednosti sistema BIG-PLUS.
Bistvo je, da lahko takšne nepravilnosti povzročijo drage napake ali poškodbe, katerih stroški močno presegajo 40 % prihranka pri nakupu nelicenciranega orodja.
Bodite pozorni na drobni tisk.
Obdelovalni stroji z vreteni BIG-PLUS pogosto zahtevajo uporabo licenciranih vpenjal BIG-PLUS, če želite ohraniti veljavnost garancije.
Razlog je v tem, da proizvajalci razumejo možne negativne posledice razlik v konstrukciji vpenjal in njihovih dimenzijah.
Na primer: vpenjalo z dvojnim stikom, ki dejansko nalega samo na prirobnici in pušča režo na stožcu, lahko poškoduje vreteno.
Vretena BIG-PLUS so bila razvita in sprejeta s strani licenciranih proizvajalcev strojev in vreten po vsem svetu ob strogo nadzorovanih dimenzijah z uporabo originalnih merilnih etalonov BIG in njihovega proizvodnega znanja.
Na istem stroju lahko med proizvodnjo brez skrbi uporabljate tudi običajna vpenjala oziroma vpenjala brez dvojnega stika.
Če se odločite za takšen način dela, priporočamo redno čiščenje naležnih površin, da ostanejo čiste.
Kot smo že omenili, največje tveganje predstavljajo nelicencirana vpenjala, ki se z vretenom ne prilegajo pravilno.
To je nekoliko drugačna zmota, vendar bi bili presenečeni, koliko delavnic obiščemo, kjer imajo stroje z vreteni BIG-PLUS, pa tega sploh ne vedo.
Razlogi so lahko hitri nakupi strojev, menjave zaposlenih ali pa preprosto čas.

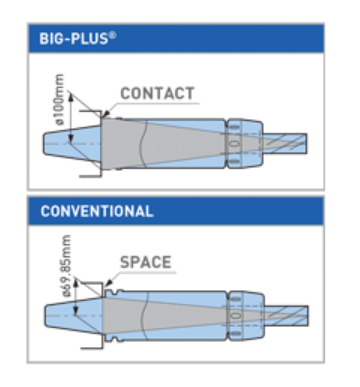

Najlažje to preverite tako, da v vreteno vstavite standardno vpenjalo in pogledate, kako velika je reža med čelno površino prirobnice vpenjala in čelno površino vretena.
Pri standardnem vretenu (brez BIG-PLUS) je ta reža jasno vidna in znaša približno 0,12 mm.
Če gre za vreteno BIG-PLUS, je reža približno polovico manjša oziroma okoli 0,06 mm.
Te vrednosti se razlikujejo glede na velikost stožca (30, 40 ali 50), vendar je reža pri sistemu BIG-PLUS vedno opazno manjša kot pri običajnih sistemih.
Ni vam treba verjeti le naši besedi.
Na voljo imamo testne rezultate, ki jasno dokazujejo razlike v zmogljivosti med licenciranimi in nelicenciranimi sistemi.
Oglejte si rezultate testiranj in podrobne sheme delovanja sistema vreten BIG-PLUS. https://dolinsek-s.si/novosti/sistem-dvojnega-kontaktnega-vretena-big-plus/
