Sistem dvojnega kontaktnega vretena BIG-PLUS
Sočasno zoženje in prileganje prirobnice

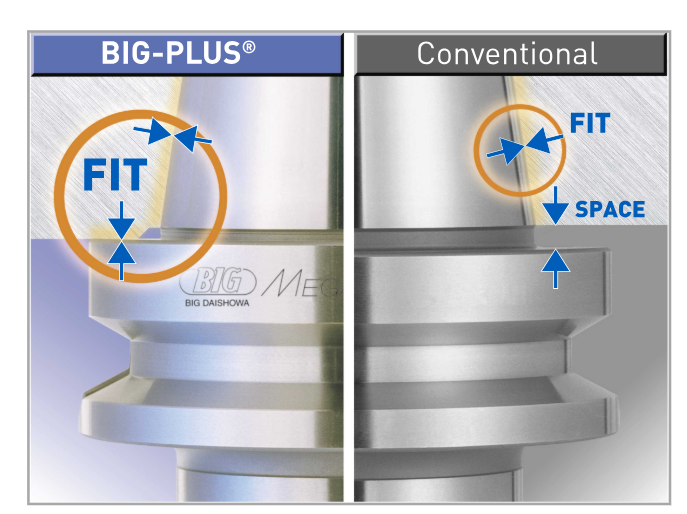

BIG-PLUS je sistem vretena z dvojnim stikom, kjer se držalo hkrati dotika konusa vretena in čelne površine vretena, kar ima za posledico večjo togost orodja. BIG-PLUS presega vse druge koncepte vreten, hkrati pa ponuja zamenljivost z obstoječimi stroji in držali orodij .
- Izboljšana površinska obdelava in dimenzijska natančnost
- Podaljšana življenjska doba orodja
- Preprečevanje korozije zaradi fretinga, ki jo povzroča močno rezanje
- Izboljšanje ponovljivosti ATC
- Odprava gibanja osi Z pri visokih hitrostih
- Izboljšana okroglost vrtalnih operacij
Oglej si video :
Zmanjšan odklon za maksimalno natančnost obdelave in vrhunsko končno obdelavo
Z istočasnim stikom BIG-PLUS se togost obdelave močno poveča zaradi večjega premera stika prirobnice držala orodja. Ta večji stik s površino v kombinaciji s stožčastim stikom deluje skupaj, da preprečuje upogib. Z manjšim upogibom je mogoče doseči večjo natančnost obdelave in vrhunsko končno obdelavo.
Primerjava deformacije
Strog nadzor merilnikov
Rezalni pogoji
Stroj: konus 40 (horizontalni obdelovalni center)
Rezalo: čelni rezkar Ø5″ (6 rezalnih robov)
Obdelovanec: duraluminij A2017
Globina rezanja: 0,094″
Oglej si razliko:
Izboljšanje ponovljivosti ATC
Sistem vretena BIG-PLUS zagotavlja najvišjo natančnost namestitve držala orodja v vreteno pri uporabi ATC za nalaganje orodij zaradi dvojnega stika, ki natančno pozicionira držalo orodja znotraj 1 mikrona.
Ponovljivost ATC
Osnovni koncept
Sistem dvojnega kontaktnega vretena BIG-PLUS temelji na najnovejših razpoložljivih standardih ASME B5.50, JIS B6339 in DIN 69871. Konvencionalno držalo orodja s strmim stožcem je podprto na referenčnem premeru, imenovanem merilna črta. Držalo orodja BIG-PLUS pa je podprto na prirobnični površini, kar prinaša izjemno izboljšanje togosti.
Povečan kontaktni premer (primer BT50)
| Št. zožitve | Konvencionalno | VELIKI PLUS |
|---|---|---|
| CV50 | Ø2,750 | Ø3,875 |
| CV40 | Ø1,750 | Ø2.500 |
| BT30 | Ø1.250 | Ø1,811 |
Strog nadzor merilnikov
Vretena BIG-PLUS, ki jih izdelujejo pooblaščeni proizvajalci strojev ali vreten, so dimenzijsko strogo nadzorovana z originalnim glavnim merilom BIG. Samo držala orodij z blagovno znamko BIG-PLUS lahko dosežejo optimalno delovanje v celoti in varno.
Merilniki za strojno vreteno
Niso vsa orodja z dvojnim stikom enaka!
Na trenutnem trgu je veliko dobaviteljev orodij z dvojnim kontaktom, ki NISO licencirani za BIG-PLUS. Brez licence nimajo ne ekskluzivnih meril ne dimenzij in toleranc za kritično razmerje med konusom in prirobnico.
Oglej si letak :BIG-PLUS Licensed vs Unlicensed
Pogoj št. 1
Pravilno prileganje
- Dvojni stik stožca in prirobnice po vpenjanju
Pogoj št. 2
Samo stik s prirobnico
Omejen ali brez stika s konusom
- Slaba natančnost odklona
- Hudo tresenje in vibracije
- Poškodba vretena
Pogoj št. 3
Samo zožen stik
Brez stika s prirobnico
- Funkcije BIG-PLUS so razveljavljene
- Deluje enako kot kontaktno orodje samo s konusom
Imetniki licenc za orodja BIG-PLUS
Naslednja podjetja imajo licenco za proizvodnjo, prodajo in uporabo blagovne znamke BIG-PLUS:
BIG DAISHOWA INC
REGO-FIX
SHOWA TOOL CO, LTD
BIG KAISER PRECISION TOOLING LTD
SUMITOMO
SANDVIK COROMANT
YUKIWA SEIKO USA, INC
Izberite orodje BIG-PLUS samo od licenciranih podjetij in NE SPREJEMAJTE POSNETKOV ALI KOPIJ
Vsi izdelki bodo jasno označeni z naslednjimi navedbami na vseh delih:
Licenca za sistem vretena BIG-PLUS®
BIG Daishowa Seiki
Popolna zamenljivost
Dvokontaktna držala orodij BIG-PLUS se lahko uporabljajo na obstoječih standardnih strojnih vretenih. Obstoječa standardna držala orodij se lahko uporabljajo tudi na vretenih BIG-PLUS. V tem primeru pa hkratnega stika ni mogoče doseči. Čeprav drugi sistemi hkratnega stika zahtevajo ekskluzivno novo dodatno opremo, orodje BIG-PLUS uporablja obstoječo dodatno opremo, kot sta prednastavitev orodja in vpenjalo za držala orodij, saj temelji na običajnem strmem stožčastem držalu. Poleg tega ni treba spreminjati revij orodij in naprav ATC obstoječih strojev.
Uporabljena obstoječa dodatna oprema
Vretena BIG-PLUS so po vsem svetu sprejeli licencirani proizvajalci strojev ali vreten pod strogo nadzorovanimi dimenzijami z uporabo BIG-ovega glavnega merila. Za zaščito vretena ali preprečevanje morebitnih nesreč uporabljajte samo držala orodij z blagovno znamko BIG-PLUS.
