Izstružilno orodje DINOX

Nekaj malega iz celotnega programa Dinex

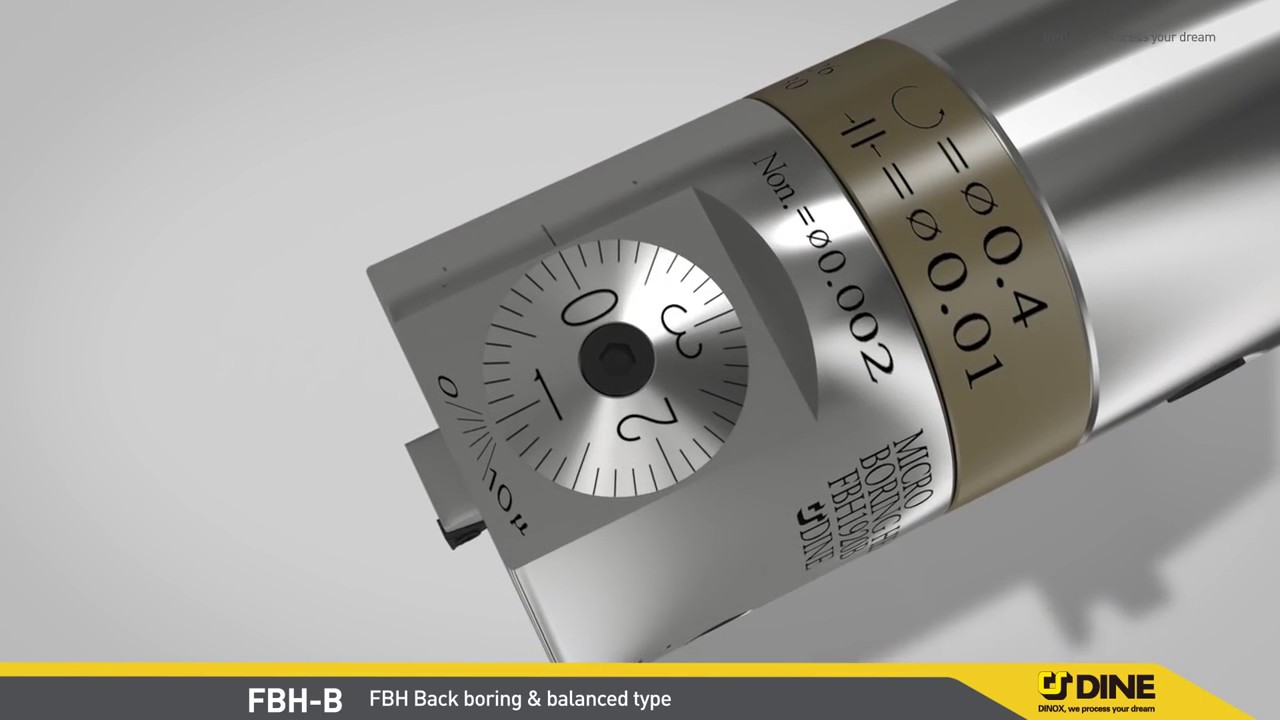

FBH IZTRUŽILNA GLAVA ZA FINO OBDELAVO

 Visoka uravnoteženost
 Hitro struženje in možnost povratnega struženja
 Natančna nastavitev 2 µm
 Območje obdelave Ø20mm – Ø172mm
 Možnost različnih kombinacij dolžin
 Hlajenje skozi glavo direktno na ploščico
 Gladka obdelovalna površina

DBCA/DBC IZTRUŽILNA GLAVA ZA GROBO OBDELAVO

 Izboljšana ojačitev togosti
 Zmanjšanje vibracij (DBCA)
 Natančnejše in hitrejše nastavitev nožev (DBCA)
 Izboljšana hrapavost obdelovalne površine
 Hlajenje skozi glavo direktno na ploščico
 Območje obdelave Ø28mm – Ø136mm (DBCA), Ø28mm – Ø175mm(DBC)
 Zasnova glave, ki omogoča gladek izmet ostružkov iz globokih lukenj
 Zaradi spiralno zasnovane glave se zmanjša lomljenje orodja in ploščic

FINO NASTAVLJIVA DRŽALA ZA IZSTRUŽILNE NOŽE: KMB, SMB, SMH

 Območje obdelave:
 SMB Ø8 – Ø 38
 SMH Ø6 – Ø 34
 SMB Ø8 – Ø 101 (center/excenter)

Iztružilne glave: TBCA, TBC, FBC

TBCA:
S tem orodjem je možno več načinov obdelave:
 Struženje z enim robom
 Struženje z dvema robovoma, lahko tudi tako da je na eni strani grobo na drugi pa fini odrez
 Zunanje struženje max do Ø 631mm
 Večja togost
 Enostavno sprememba smeri obdelave priročno nastavljanje rezilne površine za grobo in fino
obdelavo ter preklapljanje med zunanjo in notranjo obdelavo
 Na vodilih so označbe tako da je nastavitev premera obdelave enostavna

TBC:

 Izstružilno orodje za grobo obdelavo
 Obdelava od Ø130mm – Ø540mm
 Ima stabilno strukturo, ki lahko prenese obremenitve pri rezanju

FBC:
 Izstružilno orodje za fino obdelavo
 Obdelava od Ø130mm – Ø540mm
 Z zamenjavo konic lahko opravimo grobo struženje

Vabim vas, da si pogledate on line sejem ( preklopi v ang ali slo jezik): https://exhi.daara.co.kr/c/en53118
