Flat-bottom, Straight Flute ali Standardni sveder: Kateri je pravi za vaše delo?

Zakaj je geometrija svedra pomembna?

Sveder ni zgolj ostri vrh. Njegova geometrija vključuje:

• Kot vrha

• Chisel edge (rezalni rob)

• Debelino srednjega dela (web thickness)

• Obliko utorov (flutes)

• Prevleke

Ti elementi skupaj določajo, kako se sveder obnaša med rezanjem, kako nastajajo in se odstranijo opilki ter kako se odvaja toplota. Napačna izbira lahko povzroči drsenje svedra, odstopanje luknje ali celo zlom karbida.

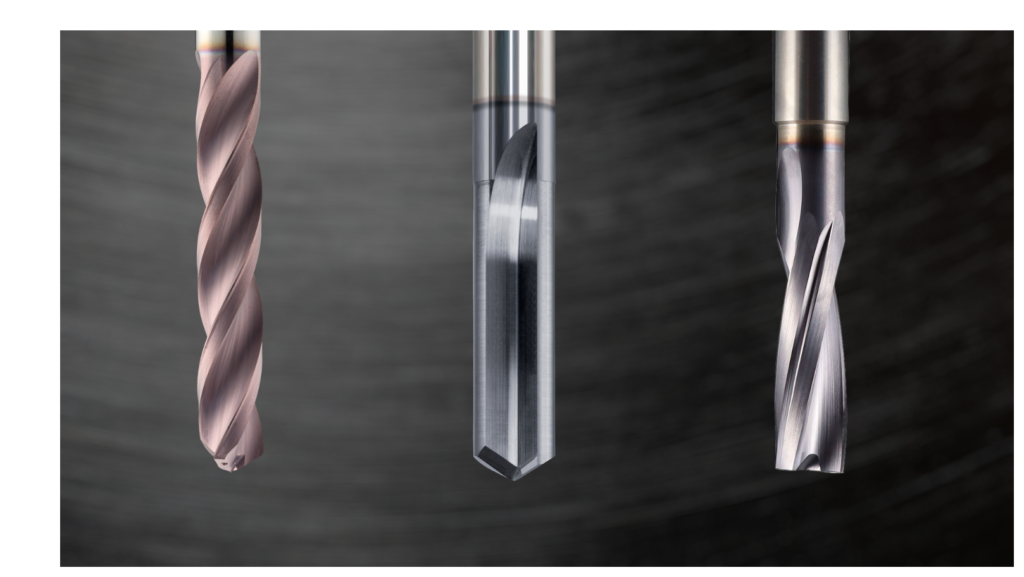

Standardni Twist Sveder – Zanesljiv Delavec

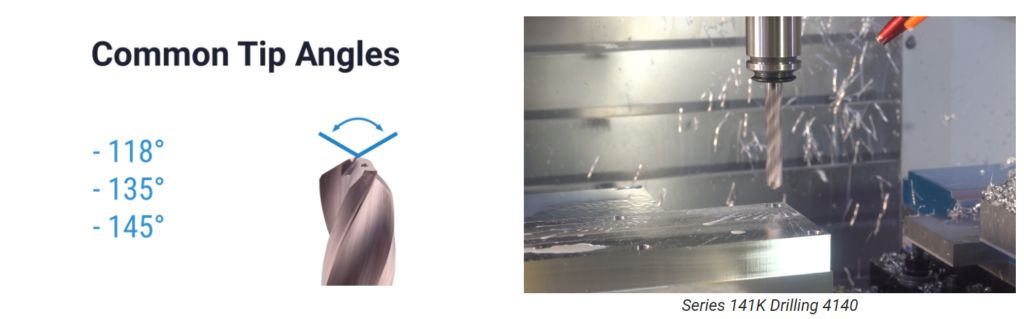

Standardni twist sveder (118° ali 135°) je najbolj pogost v delavnici. Prednosti:

• Samocentriranje

• Hitro rezanje in učinkovito odstranjevanje opilkov

• Zanesljiv pri ravnih luknjah v aluminiju, neželeznih kovinah, mild steel in litega železa

Omejitve:
Na poševnih površinah, cevi ali pri križnih luknjah se lahko vrh svedra odrine, kar povzroči drsenje, čipe ali odstopanje luknje.

Straight Flute Sveder – Za Večjo Kontrolo

Straight flute sveder ima minimalni heliks in zagotavlja večjo kontrolo, predvsem v težjih materialih ali nestabilnih pogojih. Idealno za:

• Nerjaveče jeklo, trda jekla, kompozite

• Tanke stene ali ploske materiale, kjer so sile rezanja kritične

• Situacije, kjer standardni sveder “potegne” del ali povzroči vibracije

Omejitev:
Slabša evakuacija opilkov pri globljih luknjah – primerno predvsem za plitve ali kontrolirane luknje.

Flat-bottom Sveder – Rešitev za Najtežje Naloge

Flat-bottom sveder ima raven rezalni rob s definiranimi robovi, ki takoj “grizejo” v material. Prednosti:

• Stabilen na poševnih ali ukrivljenih površinah

• Odličen za križne luknje, popravila ali pripravo podlage za vijake

• Zmanjšuje nastanek brina pri izhodu luknje

Flat-bottom svedri pogosto uporabljajo dvojne ali trojne margin za dodatno stabilnost in natančnost, kar omogoča obdelavo prekinitvenih rezov, kjer standardni twist sveder odpove.

Primer: Titanium Ti-6Al-4V

• Straight flute: plitve, kontrolirane luknje, kjer je pomembno zmanjšati “pull-in” in ohraniti rob stabilen.

• Standardni twist sveder: globlje ravne luknje s pravilnim hlajenjem.

• Flat-bottom: križne ali poševne luknje, kjer je potreben raven dno za vijake ali popravilo.

Nasveti za Optimalno Uporabo

1. Pilotne luknje: koristne pri globljih ali težjih zlitinah.

2. Minimalen stickout: prevelik izteg podaljša življenjsko dobo in zmanjša natančnost.

3. Kakovost držala: hidravlični ali shrink-fit držali zmanjšajo vibracije in obrabo.

4. Hlajenje in opilki: ustrezna evakuacija opilkov preprečuje pregrevanje in poškodbe.

5. Prevleke: TiAlN, AlTiN ali TiB2 prevleke podaljšajo življenjsko dobo in zmanjšajo trenje.

Ključne Točke

• Standardni sveder: ravne luknje, globlje luknje, preprosti setup-i

• Straight flute: nadzor v težkih materialih ali tankih stenah

• Flat-bottom: križne, poševne ali popravne luknje, priprava podlage

• Prava kombinacija geometrije, hitrosti, držala in hlajenja izboljša produktivnost in kakovost

Izbira pravega svedra ni le tehnična odločitev – je strateški korak za zmanjšanje odpada, povečanje zanesljivosti in optimizacijo proizvodnega procesa. Razumevanje, kdaj uporabiti standardni, straight flute ali flat-bottom sveder, je ključ do bolj predvidljive in kakovostne obdelave.
